產品名稱：光杠式微型平移臺
產品型號：GCM-123102M
產品報價：￥0
產品特點：
光杠式微型平移臺的詳細資料：
平移臺用于將元件、器件沿直線方向移動一定距離。下表列出平移臺的不同形式及特性，客戶可根據各自不同需要進行選擇。

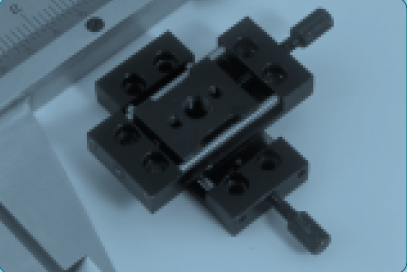

光杠式微型平移臺主要用于固定微小型光學器件，可使該器件獲得一維、二維或三維的平移運動。光杠式平移臺以Ø1.5小直徑光杠為導軌，外形尺寸非常小，但承載能力低，運動精度低，只適用于低精度、低承載的運動場合。
若不特殊注明，所有尺寸單位均為mm. v
|
燕尾導軌 |
鋼絲滾珠導軌 |
交叉滾柱導軌 | |
|
制造成本 |
較低 |
適中 |
較高 |
|
摩擦系數 |
較高（0.25-0.35） |
較低（0.002） |
較低 (0.003) |
|
整體剛性 |
較好 |
較差 |
較好 |
|
行程范圍 |
較大 |
適中 |
適中 |
|
抗震能力 |
較高 |
較差 |
適中 |
|
承載能力 |
較大 |
較小 |
較大 |
|
抗污能力 |
較好 |
適中 |
較差 |
|
典型應用 |
GCM-1202 GCM-1203 |
GCM-1252 GCM-1253 |
GCM-1273 GCM-1275 |
光杠式微型平移臺
|
Part No. |
Dimension |
Travel |
Weight(g) |
|
GCM-123101M |
x |
±2 |
4.5 |
|
GCM-123102M |
x,y |
±2 |
9.2 |
|
GCM-123103M |
x,y,z |
±2 |
17 |
若不特殊注明，所有尺寸單位均為mm. v
